Электрические схемы панелей распределительных щитов серии ЩО-70
| Тип панели | Принципиальная схема первичных соединений |
Элементы на схеме | |
| Обозначение | Наименование | ||
| Линейные панели | |||
| ЩО70-1-01У3 ЩО70-2-01У3 |
 |
РА1, РА2 РА3, РА4 QS1, QS2 QS3, QS4 FU1-FU6 FU7-FU12 ТА1, ТА2 ТА3, ТА4 |
Амперметры 100/5А >>200/5А Разъединители 100А >>250А Предохранители 100А >>250А Трансформаторы тока 100/5А То же 200/5А |
| ЩО70-1-02У3 ЩО70-2-02У3 |
 |
РА1-РА4 QS1-QS4 FU1-FU12 ТА1-ТА4 |
Амперметры 200/5А Разъединители 250А Предохранители 250А Трансформаторы тока 200/5А |
| ЩО70-1-03У3 ЩО70-2-03У3 |
РА1, РА2 РА3, РА4 QS1, QS2 QS3, QS4 FU1-FU6 FU7-FU12 ТА1, ТА2 ТА3, ТА4 |
Амперметры 200/5А >>400/5А Разъединители 250А >>400А Предохранители 250А >>400А Трансформаторы тока 200/5А То же 400/5А |
|
| ЩО70-1-04У3 ЩО70-2-04У3 |
 |
РА1 QS1 FU1-FU3 ТА1-ТА3 |
Амперметры 600/5А Разъединители 600А Предохранители 600А Трансформаторы тока 600/5А |
| ЩО70-1-05У3 ЩО70-2-05У3 ЩО70-1-06У3 ЩО70-2-06У3 ЩО70-1-26У3 ЩО70-2-26У3 |
 |
РА1-РА6 QS1-QS2 QF1-QF6 ТА1-ТА4 |
Амперметры 100/5А Разъединители 400А Выключатели автоматические 100А Трансформаторы тока 100/5А |
| ЩО70-1-07У3 ЩО70-2-07У3 |
 |
РА1-РА4 QS1, QS2 QF1-QF4 ТА1-ТА4 |
Амперметры 200/5А Разъединители 400А Выключатели автоматические 200А Трансформаторы тока 200/5А |
| ЩО70-1-08У3 ЩО70-2-08У3 |
РА1-РА4 QS1, QS2 QF1-QF4 ТА1-ТА4 |
Амперметры 200/5А Разъединители 400А Выключатели автоматические 250А Трансформаторы тока 200/5А |
|
| ЩО70-1-09У3 ЩО70-2-09У3 ЩО70-1-10У3 ЩО70-2-10У3 |
 |
РА1-РА4 QS1, QS2 QF1, QF2 ТА1, ТА2 |
Амперметры 600/5А Разъединители 600А Выключатели автоматические 600А Трансформаторы тока 600/5А |
| ЩО70-1-11У3 ЩО70-2-11У3 ЩО70-1-12У3 ЩО70-2-12У3 ЩО70-1-27У3 ЩО70-2-27У3 |
 |
РА1-РА3 QS1 QF1-QF4 ТА1-ТА3 РI |
Амперметры 400/5А Разъединители 400А Выключатели автоматические 100А Трансформаторы тока 400/5А Счетчик трехфазный |
| ЩО70-1-13У3 ЩО70-2-13У3 ЩО70-1-14У3 ЩО70-2-14У3 ЩО70-1-28У3 ЩО70-2-28У3 |
 |
РА1-РА6 QF1-QF6 ТА1-ТА3 |
Амперметры 100/5А Выключатели автоматические 100А Трансформаторы тока 100/5А |
| ЩО70-1-15У3 ЩО70-2-15У3 |
 |
РА1-РА4 QF1-QF4 ТА1-ТА4 |
Амперметры 200/5А Выключатели автоматические 200А Трансформаторы тока 200/5А |
| ЩО70-1-16У3 ЩО70-2-16У3 |
РА1-РА4 QF1-QF4 ТА1-ТА4 |
Амперметры 200/5А Выключатели автоматические 250А Трансформаторы тока 200/5А |
|
| ЩО70-1-17У3 ЩО70-2-17У3 ЩО70-1-24У3 ЩО70-2-24У3 |
 |
РА1 QS1 QF1 ТА1 |
Амперметры 400/5А Разъединитель 400А Выключатель автоматический 400А Трансформаторы тока 400/5А |
| ЩО70-1-25У3 ЩО70-2-25У3 |
РА1 QS1 QF1 ТА1 |
Амперметры 1000/5А Разъединитель 1000А Выключатель автоматический 1000А Трансформатор тока 1000/5А |
|
| ЩО70-1-18У3 ЩО70-2-18У3 ЩО70-1-19У3 ЩО70-2-19У3 |
 |
РА1, РА2 QF1, QF2 ТА1, ТА2 |
Амперметры 600/5А Выключатели автоматические 600А Трансформаторы тока 600/5А |
| ЩО70-1-20У3 ЩО70-2-20У3 ЩО70-1-21У3 ЩО70-2-21У3 ЩО70-1-22У3 ЩО70-2-22У3 ЩО70-1-29У3 |
 |
РА1-РА3 QF1-QF4 ТА1-ТА3 РI |
Амперметры 400/5А Выключатели автоматические 100А Трансформаторы тока 400/5А Счетчик трехфазный |
| ЩО70-1-23У3 ЩО70-2-23У3 |
 |
РА1 QS1 QF1 ТА1 |
Амперметр 1000/5А Разъединитель 1000А Выключатель автоматический 1000А Трансформатор тока 1000/5А |
| Вводные панели | |||
| ЩО70-1-30У3 |  |
РА1-РА3 QS1 ТА1-ТА3 РV FU1-FU3 |
Амперметры 600/5А Разъединитель 600А Трансформаторы тока 600/5А Вольтметр 500В Предохранители 600А |
| ЩО70-1-31У3 |  |
РА1-РА3 QS1 ТА1-ТА3 РV |
Амперметры 1000/5А Разъединитель 1000А Трансформаторы тока 1000/5А Вольтметр 500В |
| ЩО70-1-32У3 |  |
РА1-РА3 QS1 ТА1-ТА3 РV FU1-FU3 |
Амперметры 600/5А Разъединитель 600А Трансформаторы тока 600/5А Вольтметр 500В Предохранители 600А |
| ЩО70-1-33У3 |  |
РА1-РА3 ТА1-ТА3 РV QS1 |
Амперметры 1000/5А Трансформаторы тока 1000/5А Вольтметр 500В Разъединитель 1000А |
| ЩО70-1-34У3 ЩО70-1-52У3 |
 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметр 1000/5А Выключатель автоматический 1000А Трансформаторы тока 1000/5А Вольтметр 500В Разъединитель 1000А |
| ЩО70-1-35У3 ЩО70-1-53У3 |
 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметр 1000/5А Выключатель автоматический 1000А Трансформаторы тока 1000/5А Вольтметр 500В Разъединитель 1000А |
| ЩО70-1-36У3 ЩО70-2-36У3 |
 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметр 1500/5А Выключатель автоматический 1600А Трансформаторы тока 1500/5А Вольтметр 500В Разъединитель 2000А |
| ЩО70-1-37У3 ЩО70-2-37У3 |
 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметр 1500/5А Выключатель автоматический 1600А Трансформаторы тока 1500/5А Вольтметр 500В Разъединитель 1600А |
| ЩО70-1-38У3 ЩО70-2-38У3 |
 |
РА1-РА3 QS1 |
Амперметр 1500/5А Разъединитель 1000А |
| ЩО70-1-44У3 ЩО70-2-44У3 |
 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 1500/5А Выключатель автоматический 1600А Трансформатор тока 1500/5А Вольтметр 500В Разъединитель 2000А |
| ЩО70-1-45У3 ЩО70-2-45У3 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 1500/5А Выключатель автоматический 1600А Трансформатор тока 1500/5А Вольтметр 500В Разъединитель 1600А |
|
| ЩО70-1-46У3 ЩО70-2-46У3 |
 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 1500/5А Выключатель автоматический 1600А Трансформатор тока 1500/5А Вольтметр 500В Разъединитель 2000А |
| ЩО70-1-47У3 ЩО70-2-47У3 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 1500/5А Выключатель автоматический 1600А Трансформатор тока 1500/5А Вольтметр 500В Разъединитель 1600А |
|
| ЩО70-2-48У3 |  |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 2000/5А Выключатель автоматический 2000А Трансформатор тока 2000/5А Вольтметр 500В Разъединитель 2000А |
| ЩО70-2-49У3 |  |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 2000/5А Выключатель автоматический 2000А Трансформатор тока 2000/5А Вольтметр 500В Разъединитель 2000А |
| ЩО70-1-50У3 |  |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 400/5А Выключатель автоматический 400А Трансформатор тока 400/5А Вольтметр 500В Разъединитель 400А |
| ЩО70-1-51У3 |  |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 400/5А Выключатель автоматический 400А Трансформатор тока 400/5А Вольтметр 500В Разъединитель 400А |
| ЩО70-1-54У3 ЩО70-2-54У3 |
 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 1500/5А Выключатель автоматический 1600А Трансформатор тока 1500/5А Вольтметр 500В Разъединитель 2000А |
| ЩО70-1-55У3 ЩО70-2-55У3 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 1500/5А Выключатель автоматический 1600А Трансформатор тока 1500/5А Вольтметр 500В Разъединитель 1600А |
|
| ЩО70-1-56У3 ЩО70-2-56У3 |
 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 1500/5А Выключатель автоматический 1600А Трансформатор тока 1500/5А Вольтметр 500В Разъединитель 2000А |
| ЩО70-1-57У3 ЩО70-2-57У3 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 1500/5А Выключатель автоматический 1600А Трансформатор тока 1500/5А Вольтметр 500В Разъединитель 1600А |
|
| ЩО70-2-58У3 |  |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 2000/5А Выключатель автоматический 2000А Трансформатор тока 2000/5А Вольтметр 500В Разъединитель 2000А |
| ЩО70-2-59У3 |  |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 2000/5А Выключатель автоматический 2000А Трансформатор тока 2000/5А Вольтметр 500В Разъединитель 2000А |
| ЩО70-1-60У3 |  |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 400/5А Выключатель автоматический 400А Трансформатор тока 400/5А Вольтметр 500В Разъединитель 400А |
| ЩО70-1-61У3 |  |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 400/5А Выключатель автоматический 400А Трансформатор тока 400/5А Вольтметр 500В Разъединитель 400А |
| ЩО70-1-62У3 |  |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 1000/5А Выключатель автоматический 1000А Трансформатор тока 1000/5А Вольтметр 500В Разъединитель 1000А |
| ЩО70-1-63У3 |  |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 1000/5А Выключатель автоматический 1000А Трансформатор тока 1000/5А Вольтметр 500В Разъединитель 1000А |
| ЩО70-1-64У3 ЩО70-2-64У3 |
 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 1500/5А Выключатель автоматический 1600А Трансформатор тока 1500/5А Вольтметр 500В Разъединитель 2000А |
| ЩО70-1-65У3 ЩО70-2-65У3 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 1500/5А Выключатель автоматический 1600А Трансформатор тока 1500/5А Вольтметр 500В Разъединитель 1600А |
|
| ЩО70-1-66У3 ЩО70-2-66У3 |
 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 1500/5А Выключатель автоматический 1600А Трансформатор тока 1500/5А Вольтметр 500В Разъединитель 2000А |
| ЩО70-1-67У3 ЩО70-2-67У3 |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 1500/5А Выключатель автоматический 1600А Трансформатор тока 1500/5А Вольтметр 500В Разъединитель 1600А |
|
| ЩО70-2-68У3 |  |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 2000/5А Выключатель автоматический 2000А Трансформатор тока 2000/5А Вольтметр 500В Разъединитель 2000А |
| ЩО70-2-69У3 |  |
РА1-РА3 QF1 ТА1-ТА3 РV QS1 |
Амперметры 2000/5А Выключатель автоматический 2000А Трансформатор тока 2000/5А Вольтметр 500В Разъединитель 2000А |
| Секционные панели | |||
| ЩО70-1-70У3 |  |
QS1 | Разъединитель 600А |
| ЩО70-1-71У3 | QS1 | Разъединитель >>1000А | |
| ЩО70-1-72У3 |  |
QF1 QS1, QS2 |
Выключатель автоматический 1000А Разъединители 1000А |
| ЩО70-1-73У3 ЩО70-2-73У3 |
QF1 QS1, QS2 |
Выключатель автоматический 1600А Разъединители 2000А |
|
| ЩО70-1-74У3 ЩО70-2-74У3 |
QF1 QS1, QS2 |
Выключатель автоматический 1600А Разъединители 1600А |
|
| ЩО70-1-75У3 | QF1 QS1, QS2 |
Выключатель автоматический 400А Разъединители 400А |
|
| ЩО70-1-76У3 | QF1 QS1, QS2 |
Выключатель автоматический 1000А Разъединители 1000А |
|
| ЩО70-1-77У3 ЩО70-2-77У3 |
QF1 QS1, QS2 |
Выключатель автоматический 1600А Разъединители 2000А |
|
| ЩО70-1-78У3 ЩО70-2-78У3 |
QF1 QS1, QS2 |
Выключатель автоматический 1600А Разъединители 1600А |
|

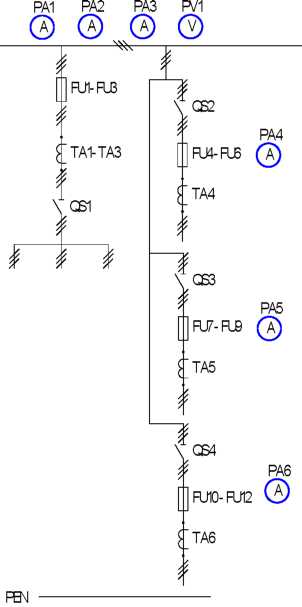

| ЩО70-1-84У3 |  |
РА1-РА3 РА4-РА6 QS1 QS2-QS4 ТА1-ТА3 ТА4-ТА6 РV FU1-FU3 FU4-FU12 |
Амперметры 600/5А Амперметры 200/5А Разъединитель 600А Разъединитель 250А Трансформаторы тока 600/5А То же 250/5А Вольтметр 500В Предохранители 600А Предохранители >>250А |

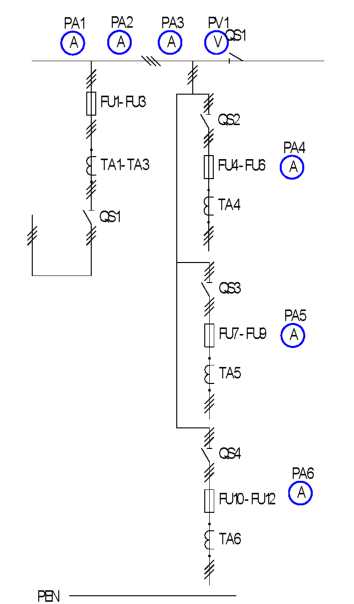

| ЩО70-1-85У3 |  |
РА1-РА3 РА4-РА6 QS1 QS2-QS4 ТА1-ТА3 ТА4-ТА6 РV FU1-FU3 FU4-FU12 |
Амперметры 600/5А Амперметры 200/5А Разъединитель 600А Разъединитель 250А Трансформаторы тока 600/5А То же 250/5А Вольтметр 500В Предохранители 600А Предохранители >>250А |

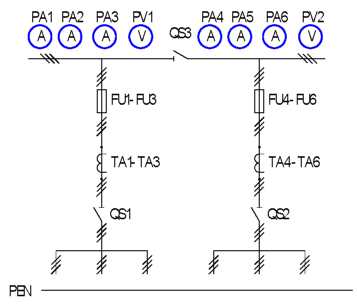

| ЩО70-1-86У3 |  |
РА1-РА6 QS1-QS3 ТА1-ТА6 РV1, РV2 FU1-FU6 |
Амперметры 600/5А Разъединители 600А Трансформаторы тока 600/5А Вольтметр 500В Предохранители 600А |
| ЩО70-1-87У3 |  |
РА1-РА6 QS1-QS3 ТА1-ТА6 РV1, РV2 FU1-FU6 |
Амперметры 600/5А Разъединители 600А Трансформаторы тока 600/5А Вольтметр 500В Предохранители 600А |
| ЩО70-1-90У3 | |||
| Панели диспетчерского управления уличным освещением | |||
| ЩО70-1-93У3 ЩО70-1-94У3 |
|||
| Торцевая панель | |||
| ЩО70-1-95У3 | |||
| Щиток учета | |||
| ЩО70-1-96У3 | |||
